Alegerea unui sistem de cofraj pentru planşee depinde de mai multe criterii tehnice, nu doar de suprafaţa care trebuie cofrată. Contează tipul planşeului, grosimea plăcii, înălţimea de nivel, graficul de execuţie, geometria spaţiului şi modul în care echipa poate organiza montajul şi decofrarea. În portofoliul Huennebeck, TOPFLEX şi TOPEC sunt două soluţii utilizate pentru planşee, dar diferenţa dintre ele este importantă şi influenţează direct modul de lucru în şantier.
Pe scurt, TOPEC este un sistem modular cu panouri metalice şi din plastic, popi şi accesorii, potrivit mai ales pentru plăci unde se urmăreşte un montaj rapid şi repetitiv. TOPFLEX este un sistem clasic, alcătuit din grinzi de lemn H20, popi, placă cofrantă şi accesorii, potrivit pentru planşee cu geometrii variate, zone cu grinzi sau completări care nu pot fi rezolvate eficient doar cu panouri modulare.
Diferenţa principală: panou modular sau placă cofrantă
La TOPEC, elementul propriu-zis de cofrare este panoul cu ramă de aluminiu şi foaie cofrantă. Panourile au rame de aluminiu şi pot fi prevăzute cu placă de cofrare din plastic sau placaj, în funcţie de configuraţie. Sistemul este gândit pentru a acoperi suprafeţe regulate prin panouri de dimensiuni diferite, cu lăţimi de la 45 la 180 cm şi lungimi de 90 sau 180 cm. În plus, panourile TOPEC pot fi prevăzute cu foaie cofrantă din plastic Ecoply, care contribuie la obţinerea unei suprafeţe mai uniforme a betonului şi are o durată de utilizare mai mare comparativ cu placajul standard din lemn.

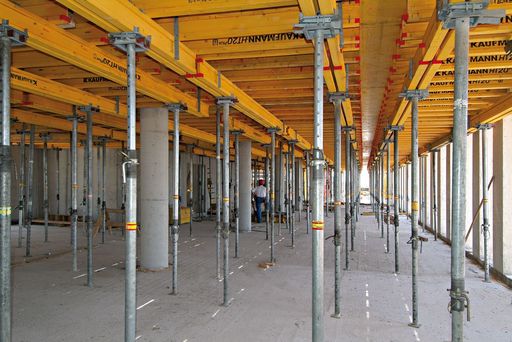

La TOPFLEX, suprafaţa de cofrare se realizează cu placă cofrantă, de tip tego, aşezată pe grinzi secundare H20, care sunt susţinute la rândul lor de grinzi principale şi popi. Practic, TOPFLEX oferă mai multă libertate de ajustare în teren, deoarece distanţele dintre grinzi şi popi pot fi adaptate în funcţie de grosimea plăcii, încărcări şi geometria planşeului.
Când se potriveşte TOPEC
TOPEC este potrivit pentru planşee de tip dală, dar şi pentru ochiurile de placă ale planşeului de tip cadru, mai ales când există suprafeţe repetitive şi un ritm de lucru clar. Pentru înălţimi de nivel de până la 3,50 m, sistemul este menţionat cu timpi de montaj de aproximativ 0,21 h/m², ceea ce îl face avantajos în proiectele unde cofrarea şi decofrarea trebuie să se repete eficient.
În cazul panoului TOPEC 180/180, suprafaţa de cofrare de 3,24 m² pe panou contribuie la reducerea numărului de panouri şi popi necesari în configuraţiile repetitive. Pentru acest panou, grosimea maximă a plăcii este de 40 cm fără sprijinirea părţii de mijloc, iar cu reazem de mijloc sau grindă principală centrală poate ajunge până la 50 cm, în condiţiile prevăzute pentru sistem.
Când se potriveşte TOPFLEX
TOPFLEX este mai potrivit atunci când planşeul nu are o geometrie simplă sau când apar grinzi, capiteluri, zone de completare, margini neregulate ori intersecţii care cer adaptări. Fiind alcătuit din grinzi H20, placă cofrantă, popi şi accesorii, sistemul permite o configurare mai flexibilă decât un sistem strict modular.
În plus, TOPFLEX are timpi de montaj de aproximativ 0,35 h/m² şi o greutate a sistemului de 0,25 kN/m². Popii utilizaţi au capacităţi portante între 20 kN şi 30 kN, iar grinzile H20 au secţiunea de 8 x 20 cm şi diferite lungimi. Astfel, pentru lucrările unde planşeul combină zone de dală cu grinzi sau detalii atipice, această flexibilitate poate fi mai importantă decât viteza de montaj.
Grosimea plăcii şi înălţimea de nivel
Pentru înălţimi de nivel mai mici de 5,50 m şi grosimi de placă mai mici de 60 cm, pot fi analizate atât TOPEC, cât şi TOPFLEX, în funcţie de tipul planşeului. Pentru aceste înălţimi, susţinerea se realizează cu popi metalici, iar în cazul TOPEC sistemul utilizează popii de oţel EUROPLUS, aleşi în funcţie de grosimea plăcii şi de încărcările rezultate. Pentru înălţimi de nivel mai mari de 5,50 m, soluţia poate merge către eşafodaje, deoarece acestea au capacitate portantă mai mare decât popii şi pot fi montate la sol şi ridicate cu macaraua sau montate direct pe poziţie. De aceea, alegerea unor cofraje pentru planşee nu se face doar între două denumiri de sistem, ci între două moduri diferite de lucru: rapiditate şi repetitivitate în cazul TOPEC, flexibilitate şi adaptare la geometrii complexe în cazul TOPFLEX.
Aşadar, TOPEC şi TOPFLEX de la Huennebeck nu se exclud, ci se completează în multe proiecte. TOPEC este eficient pentru suprafeţe regulate, planşee şi cicluri rapide de montaj, în timp ce TOPFLEX oferă libertate mai mare pentru zone cu grinzi, capiteluri, margini neregulate sau completări. În practică, cele două sisteme pot fi folosite şi împreună: suprafaţa principală a planşeului poate fi cofrată cu TOPEC, iar zonele cu geometrii mai dificile, unde panourile modulare nu se potrivesc eficient, pot fi completate cu TOPFLEX. În final, alegerea corectă depinde de grosimea plăcii, înălţimea de nivel, tipul planşeului şi ritmul de execuţie.
